Catégorie: Ouvrages existants
Services: Conseil en phase de planification
Période: Mai 2018 – Juin 2018
Client: Freyssinet
Manille, Philippines

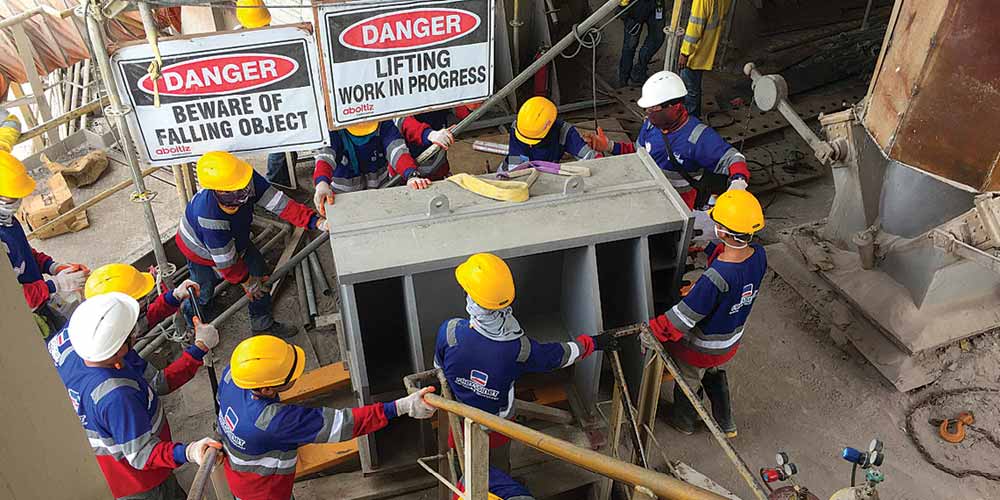

Renforcement de la tour existante de la bétonnerie Bulacan Pre-Heater
Armature de la poutre nommée 4F_04
Les travaux s’inscrivent dans le cadre de l’étude du renforcement de la tour de préchauffage existante et de la définition de solutions d’adaptation, afin de s’adapter à une série de nouvelles charges prévues sur la structure.
L’objet de ces travaux est le renforcement de la poutre nommmée 4F_04, située au 4ème étage.
Les travaux s’inscrivent dans le cadre de l’étude du renforcement de la tour de préchauffage existante et de la définition de solutions d’adaptation, afin de s’adapter à une série de nouvelles charges prévues sur la structure.
L’objet de ces travaux est le renforcement de la poutre nommmée 4F_04, située au 4ème étage.
La section actuelle de la poutre 4F_04 est une section en I symétrique avec une hauteur de 2520 mm, une semelle inférieure et supérieure de 400×45 et une épaisseur de noyau de 20 mm, en acier S235.
Cette section est renforcée par:

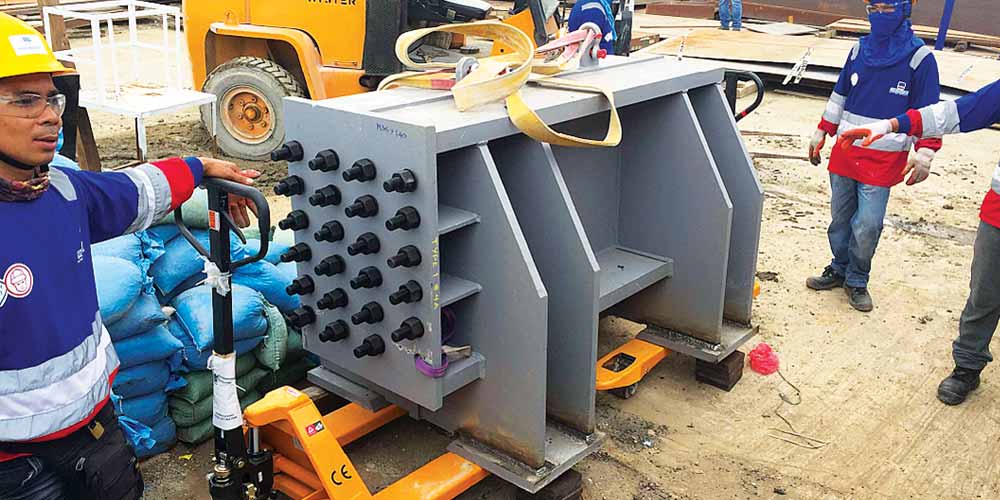

– un T soudé à la semelle inférieure de dimensions : h = 500mm, semelle 400×50, âme 20mm
– raidisseurs longitudinaux en tôle simple 250×20 à une distance de 700mm et 1400mm de la face supérieure de la poutre.
La section actuelle de la poutre 4F_04 est une section en I symétrique avec une hauteur de 2520 mm, une semelle inférieure et supérieure de 400×45 et une épaisseur de noyau de 20 mm, en acier S235.
Cette section est renforcée par:
– un T soudé à la semelle inférieure de dimensions : h = 500mm, semelle 400×50, âme 20mm
– raidisseurs longitudinaux en tôle simple 250×20 à une distance de 700mm et 1400mm de la face supérieure de la poutre.
