Categoria: Passerelle ciclo-pedonali
Servizi: Progetto esecutivo
Periodo: Maggio 2019 – IN CORSO
Committente: Ceetrus S.p.a.
Importo: € 124075,77 – S.04 (ex IXb) + € 16727.55 – V.02 (ex VIa)
Casamassima, Italia - Centro commerciale Auchan
Passerella ciclo-pedonale di scavalco alla S.S.100
Passerella ciclo-pedonale di scavalco alla S.S.100

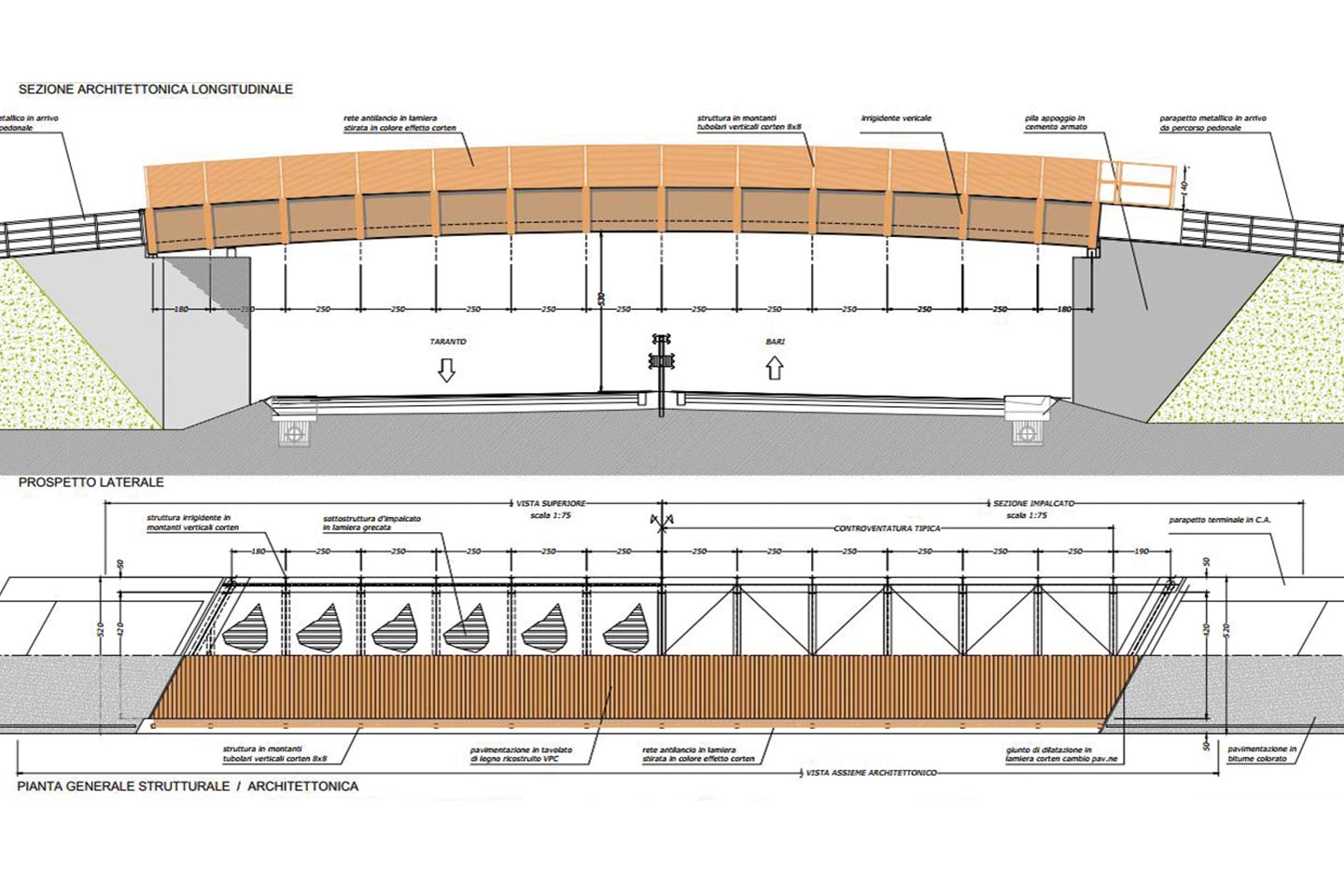

Il progetto prevede la realizzazione di una passerella in semplice appoggio in acciaio di luce 31,2m. L’impalcato a via inferiore è costituito da due travi principali arcuate con sezione a doppio T simmetrica realizzate in composizione saldata alte 1,5m e dotate di irrigidimenti trasversali con sezione a T in corrispondenza dei traversi. I traversi in doppio T sono collegati alla trave principale mediante giunti flangiati. Non essendo presente una soletta in cls è stato necessario prevedere un adeguato sistema di controventamento.
Il piano di calpestio è realizzato con elementi in simil-legno orditi trasversalmente e poggianti su longherine metalliche con sezione a omega collegate ai traversi.
Le spalle sono di tipo tradizionale con manufatti in cemento armato gettati in opera, costituiti da un muro frontale, da muri laterali staticamente indipendenti dalla spalla stessa e da una ciabatta di fondazione di tipo superficiale.
